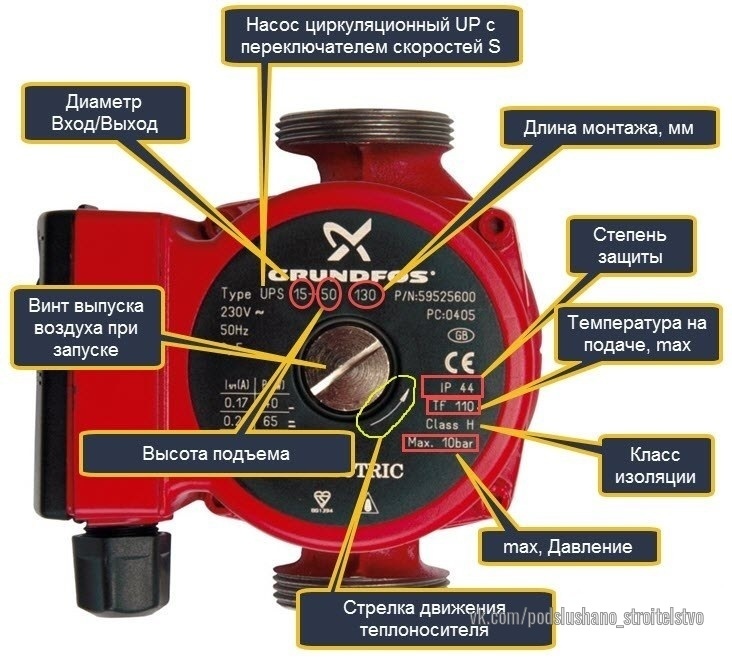

Установить циркуляционный насос своими руками Зачем устанавливать циркуляционный насос Если вы столкнулись с проблемой неравномерного прогрева системы отопления по дому, ее можно решить двумя способами: — Заменить все трубы отопления, установив больший диаметр трубы — Либо установить в систему циркуляционный насос. Очевидно, что установка циркуляционного насоса гораздо дешевле и практичнее, чем замена труб. Вставив в систему циркуляционный насос, можно решить несколько проблем: — Нагрев отопительного прибора будет более равномерным; — Схема системы отопления будет значительно расширена; — Насос устранит проблему воздушных пробок; Стоит отметить, что для установки циркуляционного насоса в уже готовую систему отопления не нужно проводить сложные монтажные работы. Используйте методы сопоставления. Выбор циркуляционного насоса (расчет) При выборе циркуляционного насоса необходимо рассчитать его мощность. Если у вас сложная система отопления, расчет насоса лучше доверить специалистам. В простой системе отопления необходимая мощность насоса рассчитывается по формуле (см рисунок). Этот расчет позволит подобрать насос по параметрам: максимальная подача воды или пропускная способность. Обратите внимание, что для работы циркуляционного насоса требуется электричество. На этикетке насоса мощность не указана, но она составляет 100-250 Вт, что позволяет подключать их к любому набору электрических розеток в доме. Однако во избежание поражения электрическим током шнур питания насоса должен быть защищен УЗО на 30 мА важный! Циркуляционный насос во время работы издает довольно сильный «жужжащий» звук. Этот параметр может быть указан в инструкции к насосу, но следует учитывать, что чем меньше, тем лучше. Материалы, необходимые для установки циркуляционного насоса в систему отопления: Сам насос; соединительная арматура для врезки; два запорных крана (шаровых крана), установленных с обеих сторон фильтра грубой очистки; Гайки для заворачивания и приклеивания труб; При работе иметь наготове следующие инструменты: разводной ключ и ключ сварочный необходимого размера; Выбор места установки насоса Современные «мокрые» циркуляционные насосы могут устанавливаться в ответвлении с обратным и прямым подогревом. Традиционно циркуляционный насос размещают в «обратке» перед котлом, чтобы: — уменьшить износ и продлить срок службы ротора насоса — избежать закипания котла из-за откачки воздуха из котла; — из-за котла (особенно твердотопливного) возможно закипание и повреждение насоса. Возможны два варианта забора воды из насоса: установить запорный кран или установить шаровой кран на основной линии водозабора. — При установке насоса в существующую систему отопления сначала слейте весь теплоноситель — При необходимости прочистите трубы отопления — Установите байпас на месте установки насоса; Диаметр перепускной трубы должен быть меньше диаметра основной трубы — Перед насосом установлен грязный фильтр; Фильтр имеет стрелку потока воды. Это предотвратит образование осадка в системе. — Вал насоса должен быть установлен горизонтально; На корпусе насоса имеются стрелки потока охлаждающей жидкости — до и после насоса установлены запорные краны (шаровые краны); Они играют техническую роль при ремонте; — Установите запорный кран или шаровой кран на основной патрубок охлаждающей жидкости — При сборке руководствуйтесь схемой (см рисунок) — После установки насоса система заполняется охлаждающей жидкостью; Затем откройте винты насоса, чтобы выпустить воздух (в отверстиях для винтов появится вода). Монтаж циркуляционного насоса завершен. Если система отопления короче 80 метров, достаточно будет циркуляционного насоса. Электрическое подключение насоса Поскольку вода протекает через насос, силовая цепь насоса должна быть защищена УЗО (устройством защитного отключения) с током 30 мА. Подключить насос к электропитанию можно: — через розетку с заземлённым контактом и классом защиты IP44 — напрямую с помощью кабеля, входящего в комплект поставки насоса, или кабеля ПВС 3 1,5 мм, без розетки.
