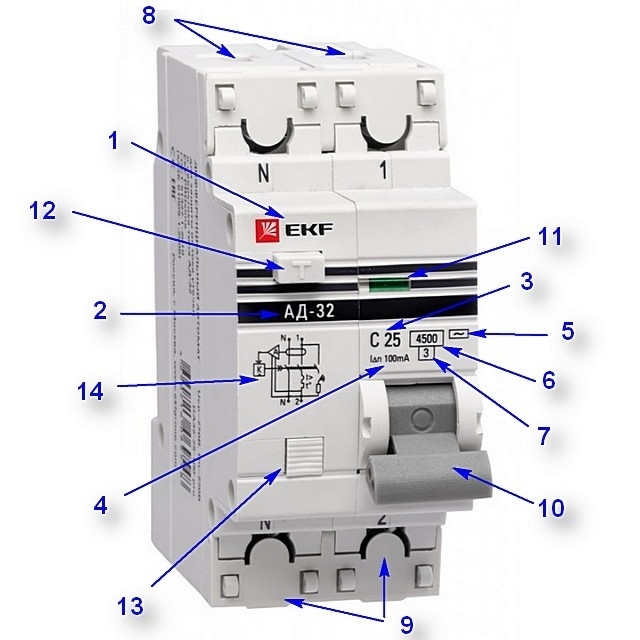

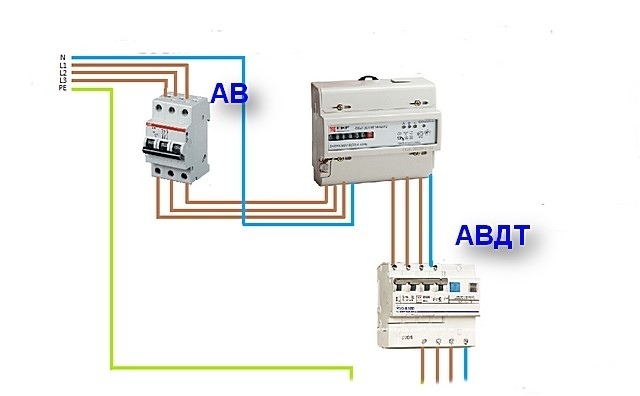

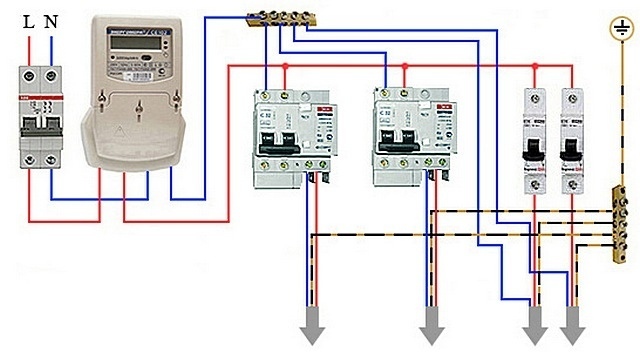

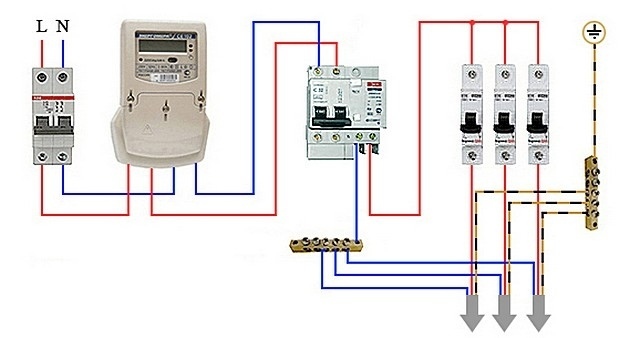

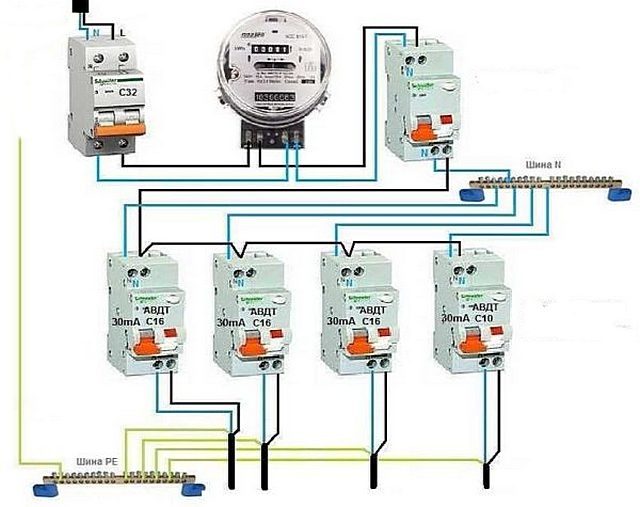

Подключение дифференциальной машины, основные параметры и маркировка дифференциальной машины Чтобы дифференциальная машина работала нормально, дифференциальную машину необходимо правильно подобрать по своим основным характеристикам. Конечно, лучше доверить это специалистам-электрикам. Но для «среднего» пользователя, который пытается разобраться во всем, что имеется в его жилом объекте, информация такого типа будет полезна. Вообще говоря, основные характеристики АВДТ представлены цифрами, буквами и символами на его корпусе. Однако есть исключения, но по большей части производители придерживаются (пусть и не совсем одинаковых) очень схожих стандартов маркировки. Лучший способ понять это – пример. 1 Логотип и название производителя автомата. Кстати, если коснуться вопроса брендинга, то сразу можно заметить следующие моменты. АВДТ довольно дорогие, и каждый владелец хочет, чтобы они прослужили как можно дольше. К сожалению, приходится констатировать, что с продажей многих заведомо некачественной эктва-продукции в этой области производства электрооборудования обстоит не все гладко. Поэтому имеет смысл покупать модели известных компаний, давно завоевавших непререкаемый авторитет в бизнесе, таких как Legrand, ABB, General Electric, Schneider Electric, Moeller, Siemens. Разумеется, при покупке убедитесь, что товар оригинальный и имеет гарантию. Но, к сожалению, отечественный бренд «ИЭК», доминирующий сейчас на рынке, не может сравниться с этими компаниями. 2 Название модели. В названии сразу может скрываться указание на то, что это дифференциальная машина (сокращенно AD или RCBO). Могут быть латинские сокращения, полного согласия по этому вопросу нет. 3 Комбинация букв и цифр, например, как показано на рисунке C25. Это число представляет собой максимальный номинальный ток, который устройство может выдерживать необходимое время без аварийной работы и потери работоспособности. Характеристики номинального тока стандартизированы и ограничены следующими значениями: 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и 63 А. Небольшая номинальная (до 16 А) система или розетка для освещения, не предназначенная для размещения мощного прибора. Розеточные группы и даже схемы, рассчитанные на мощную бытовую технику, имеют средние номиналы. На вводе обычно устанавливают автоматы с номинальным током 40 А и выше. 4 — это номинальный дифференциальный ток, который представляет собой значение тока утечки, при котором срабатывает защита. Выражается в миллиамперах (например, 30 мА) или амперах (0,03 А). Обычно в бытовых условиях применяется дифференциальный автоматический выключатель номиналом 10 или 30 мА. Для оборудования или розеточных линий, которые часто или потенциально подвергаются воздействию воды или высокой влажности, установите АВДТ на 10 мА. Такой же автоматический выключатель можно установить на линии, ведущей в детскую комнату, для большей безопасности. На других группах розеток или цепях наружного освещения «тридцатки» будет достаточно. По экономическим причинам некоторые цепи (например, цепи внутреннего освещения) часто вообще не защищены автоматическими выключателями или УЗО. Несмотря на то, что многие осветительные приборы имеют металлические корпуса, такие меры предосторожности все же не кажутся лишними. 5 – указывает уровень дифференциальной защиты. Это может быть символическое имя (чаще), но иногда оно дополняется буквенным именем. Индикатор сообщает нам, на какой тип тока утечки способен отреагировать автомат. 6. Номинальная отключающая способность. Обычно представляется в виде прямоугольника, обозначающего одно из стандартных значений: 3000А, 4500В, 6000А и 10000А. По сути, это такое значение тока короткого замыкания, при котором автомат не выйдет из строя, он все равно будет пригоден для дальнейшего использования; 7 В небольшой рамке, обычно ниже или рядом с номинальной отключающей способностью, уровень ограничения тока обозначается числом. Это очень важный параметр, который говорит нам, сколько времени потребуется защите от короткого замыкания от размыкания контактов до момента, когда создаваемый ток полностью погасит дугу IC. Очевидно, что чем быстрее это произойдет, тем короче и менее разрушительным будет короткое замыкание для провода. Клеммы 8 и 9 используются для подключения проводов. Важно, чтобы были соблюдены два условия. Во-первых, фазе и нолю присваиваются свои положения, и нарушение этого правила недопустимо. Ноль всегда обозначается буквой N, а фаза может обозначаться буквами и цифрами. Во-вторых, необходимо обратить внимание на направление подключения, то есть вход — со стороны линии электропередачи, а выход — в сторону нагрузки. Это может быть указано текстом или, в случае этапов, цифрами. Например, 1 вход, 2 выхода на нагрузку. 10 Ключ (рычаг) открытия АКПП. Кроме того, может быть световой или цветной индикатор (поз. 11), указывающий его рабочее или выключенное положение. 12 Кнопка «Тест». После установки и подключения АВДТ необходимо проверить его работоспособность по току утечки. При нажатии кнопки тестирования внутренняя цепь замыкается, имитируя указанный номинальный ток утечки. Если устройство неисправно, это приведет к его отключению. Рекомендуется проводить такие проверки с определенной частотой, например, раз в месяц. 13 Индикатор показывает причину автоматического дифференциального режима. К сожалению, не все модели имеют такую возможность. Именно эта причина часто становится решающим фактором при выборе установки АВДТ или комбинации УЗО+АВ. Там явно работало УЗО, искало место и причину утечки. Если машина выключается, это означает перезапуск или короткое замыкание. Но при RCBO диагностика и выявление причины операции может оказаться более сложной задачей. 14 на корпусе АВДТ обычно маркируется его принципиальная схема. Если вы этого хотите, это легко понять. Кстати, он также может сказать вам, является ли устройство электронным или использует электрическую цепь. Например, если на корпусе нет подсказки о проверке (а она часто используется), то то, что устройство электронное, будет обозначено на схеме треугольником (символ усилителя). 15 Символ «S» указывает на то, что устройство селективного типа. То есть, в отличие от традиционных автоматов, в его работе имеется определенная задержка. Это очень важно при установке дифференциального автомата на входе, так как за ним в слоистой схеме будут находиться другие устройства дифференциального типа. То есть, если утечка произойдет на одной из линий, оборудованной собственным ВДТ или УЗО, защита будет действовать только на нее, а селективная линия просто «не успеет» на нее среагировать. Таким образом, только рассматриваемая линия будет отключена, а остальная часть домашней сети продолжит работать. 16 Значок в виде снежинки указывает на то, что устройство можно разместить в наружном электрощите. Цифры внутри шестиугольников — максимально допустимые значения для отрицательных температур. Схема подключения дифференциального автомата. При установке дифференциального автомата можно использовать несколько контуров. Каждый из них имеет свои особенности и зачастую недостатки. Давайте рассмотрим основные используемые опции. Единственный дифференциальный выключатель со стороны ввода устроен следующим образом: На вводе перед счетчиком установлен двухполюсный выключатель, а за ним – дифференциальный выключатель, «обслуживающий» все внутренние цепи дом или квартира. Других устройств дифференциальной защиты на каждой линии нет, установлены только автоматические выключатели с необходимой стойкостью к короткому замыканию и перегрузке. План, конечно, сработал, но сразу возникли некоторые проблемы. Первый. Поскольку каждая линия имеет защиту автоматического выключения, необходимо ли устанавливать АВДТ в зависимости от уровня линии? Получается, что способность автоматов реагировать на перегрузки или короткие замыкания остается совершенно невостребованной. Очевидно, что простого УЗО будет достаточно, и оно почти всегда будет дешевле, чем АВДТ при эквивалентных номиналах второй. Пока не уверен насчет номинального дифференциального тока. Если он установлен на 10 или 30 мА, даже совершенно безобидная утечка приведет к частому ненужному срабатыванию защиты для нескольких линий. Если номинал увеличить до 100 мА, то по сути линия останется незащищенной от токов утечки, которые и так очень опасны третий. Будет очень сложно найти проблемные участки сети, из-за которых срабатывает защита. В общем, это решение далеко от совершенства, и использовать его было бы неразумно. Дифференциальные выключатели на выделенных линиях. В такой схеме работа заведомо более надежна, и на каждой линии, требующей защиты по току утечки, устанавливается дифференциальный выключатель. Как упоминалось выше, некоторые линии не требуют такой защиты и могут быть «защищены» только автоматическим выключателем в случае короткого замыкания или перегрузки. Очевидно, что такой подход потребует больших материальных затрат. Но зато безопасность очень высока и локализация неисправностей значительно упрощается. При выходе из строя одного из автоматизированных станков все остальные производственные линии продолжают работать в штатном режиме. Селективные цепи с дифференциальной противопожарной защитой, УЗО или дифференциальными автоматическими выключателями не только защищают персонал от поражения электрическим током, вызванного токами утечки. Если произойдет серьезная утечка в несколько сотен миллиампер, вероятен пожар. Это происходит постоянно и обычно в самом распределительном щите. Повреждение изоляции проводов и перемычек, нарушение правил или невнимательность при монтаже — все это может привести к возникновению токов утечки, которые приводят к сильному локальному нагреву проводов спиртом со всеми вытекающими негативными последствиями. Поэтому одной из мер предотвращения этого явления является установка так называемого пожаробезопасного УЗО (или дифференциального выключателя) на вводе «ке» по всему уровню цепи, сразу после вводного автомата и счетчика. Дискуссии здесь не так уж и много. О защите Защита персонала от поражения электрическим током меньше о других задачах: — Это защита вводных кабелей и всей «начинки» распределительного щита от возможных токов утечки — Защита линий, где не установлено дифференцированное оборудование дополнительная страховка на случай, если УЗО нижнего уровня и автоматические выключатели выйдут из строя или полностью выйдут из строя. Хотя установка противопожарных выключателей в доме не является обычным явлением, это все же может произойти, и их следует защитить с помощью противопожарного УЗО. Конечно, четырехполюсный дифференциальный выключатель, предназначенный для установки на трехфазные линии, является более сложным устройством, в котором оценивается дифференциальный ток и каждая фаза защищена от перегрузки и короткого замыкания. Но его установка осуществляется по тем же правилам: положение фазных проводов и общего нуля отмечено на корпусе. Для корректной работы важно не перепутать фазы входа и выхода.
