Откатные ворота своими руками на самодельной фурнитуре..

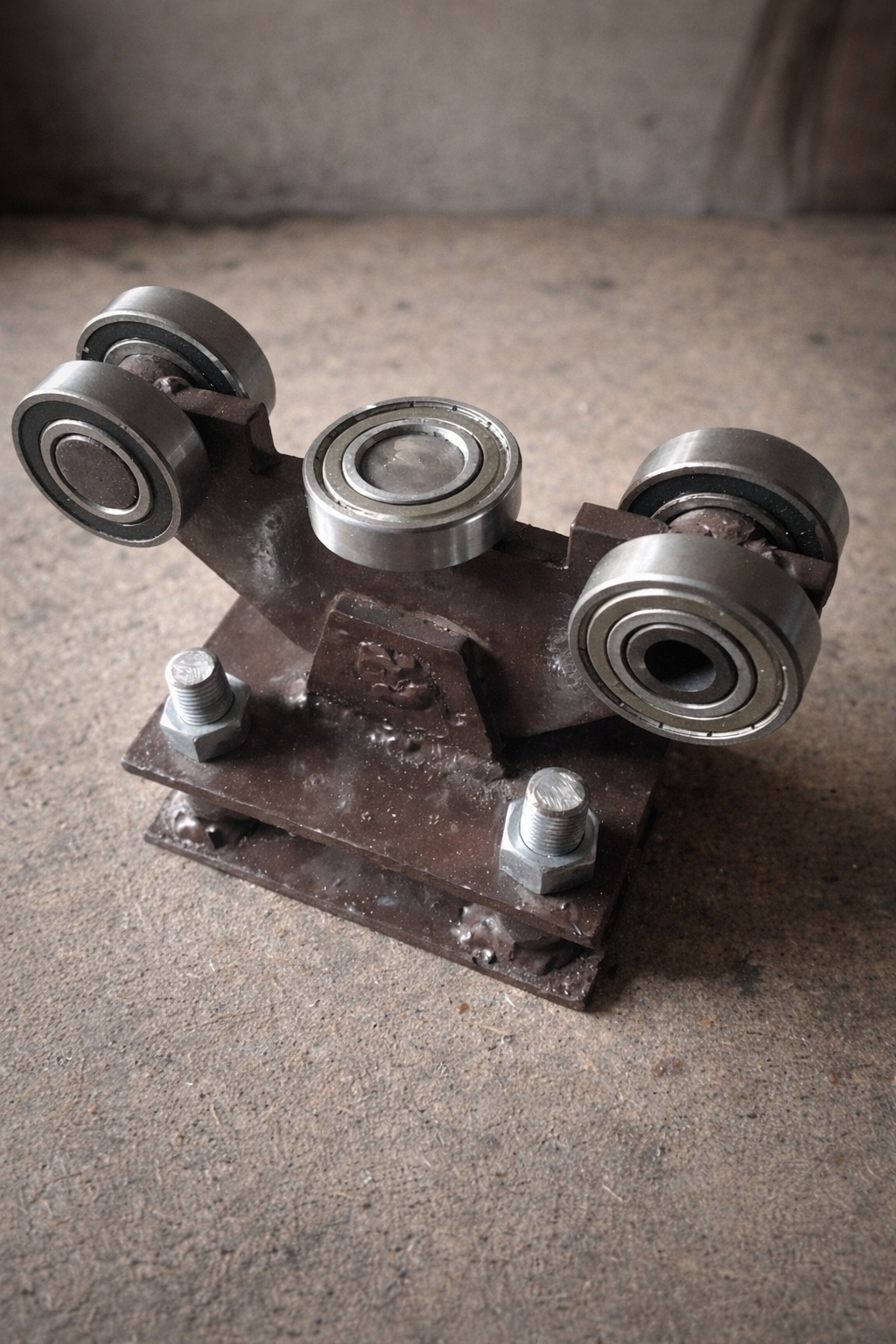

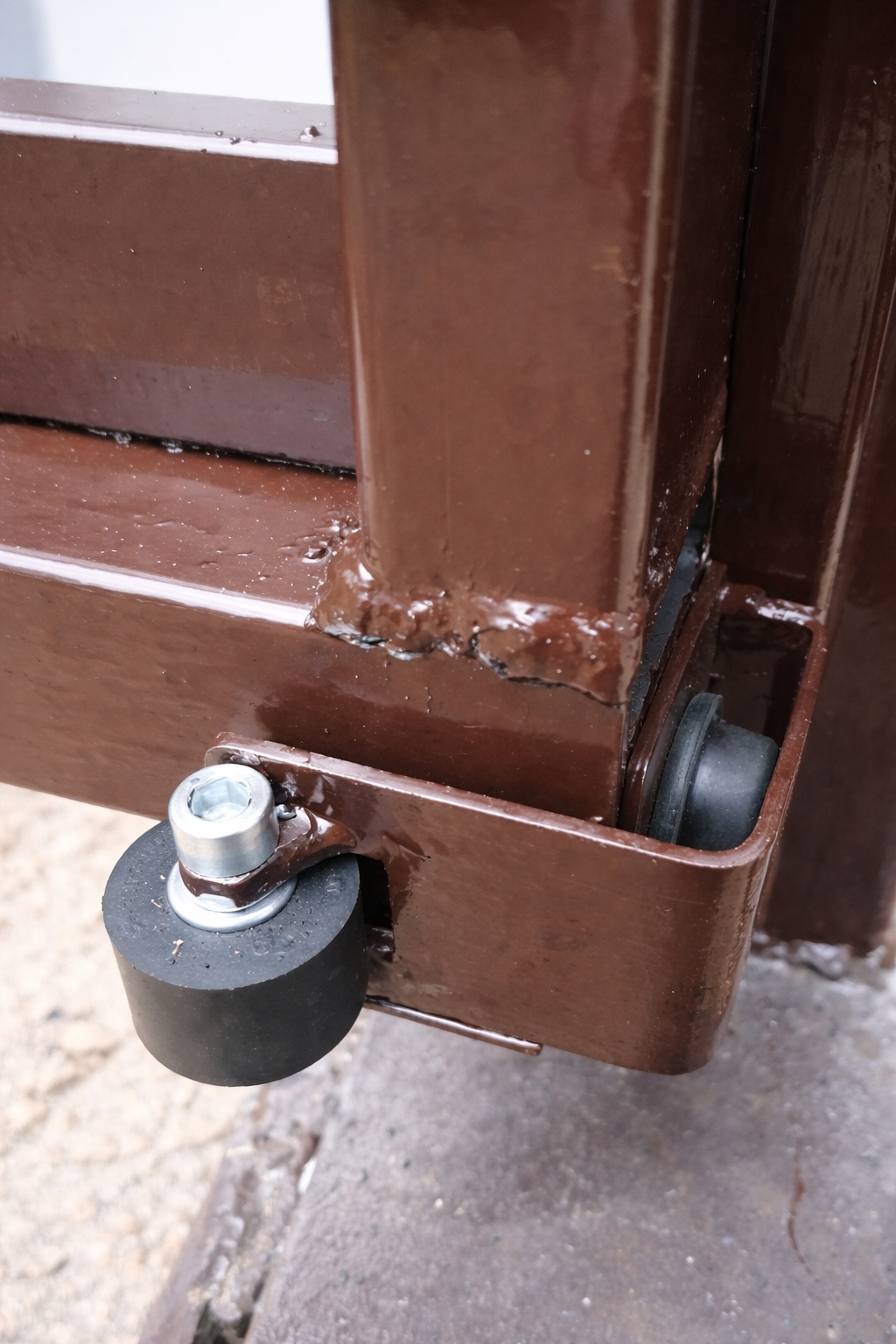

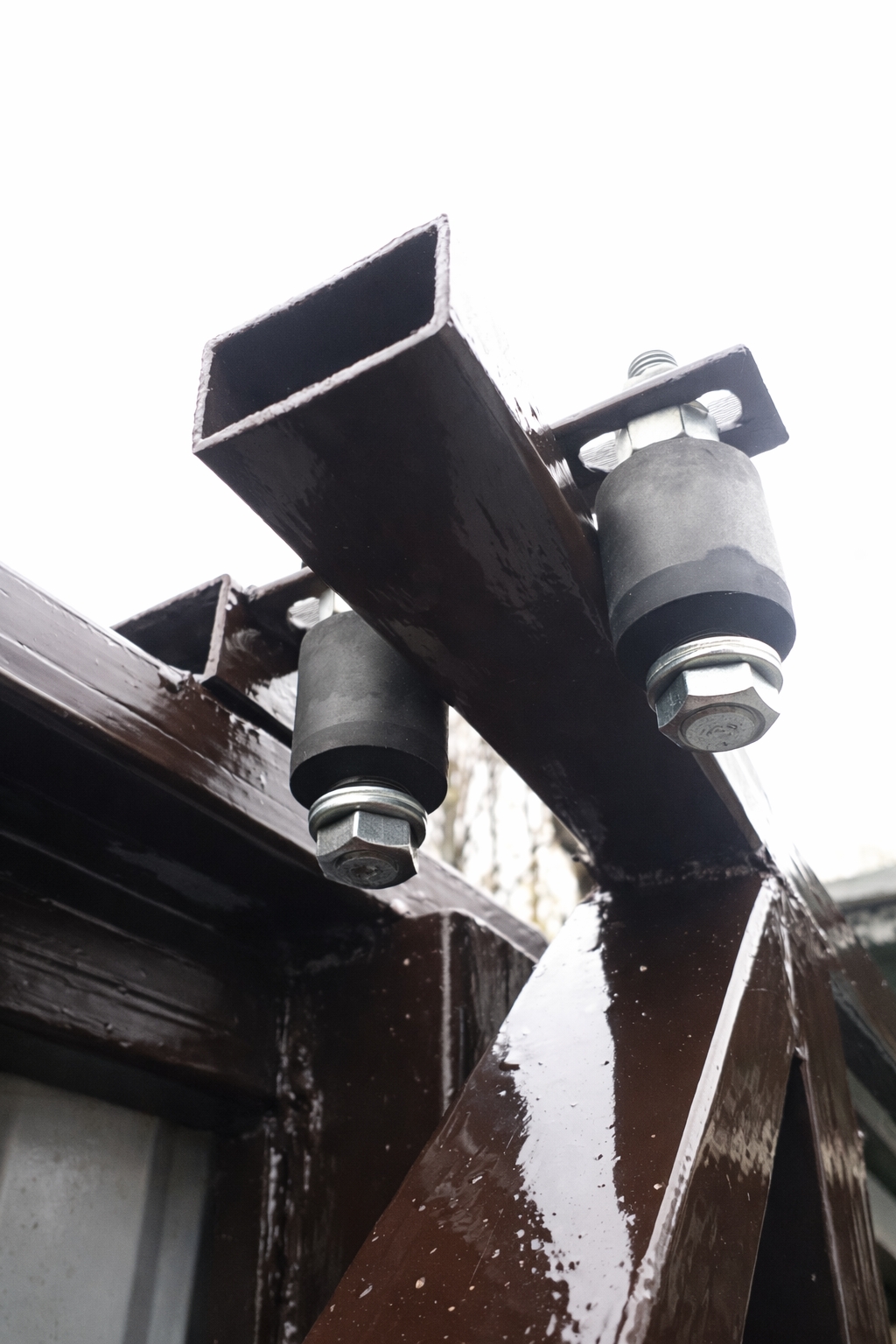

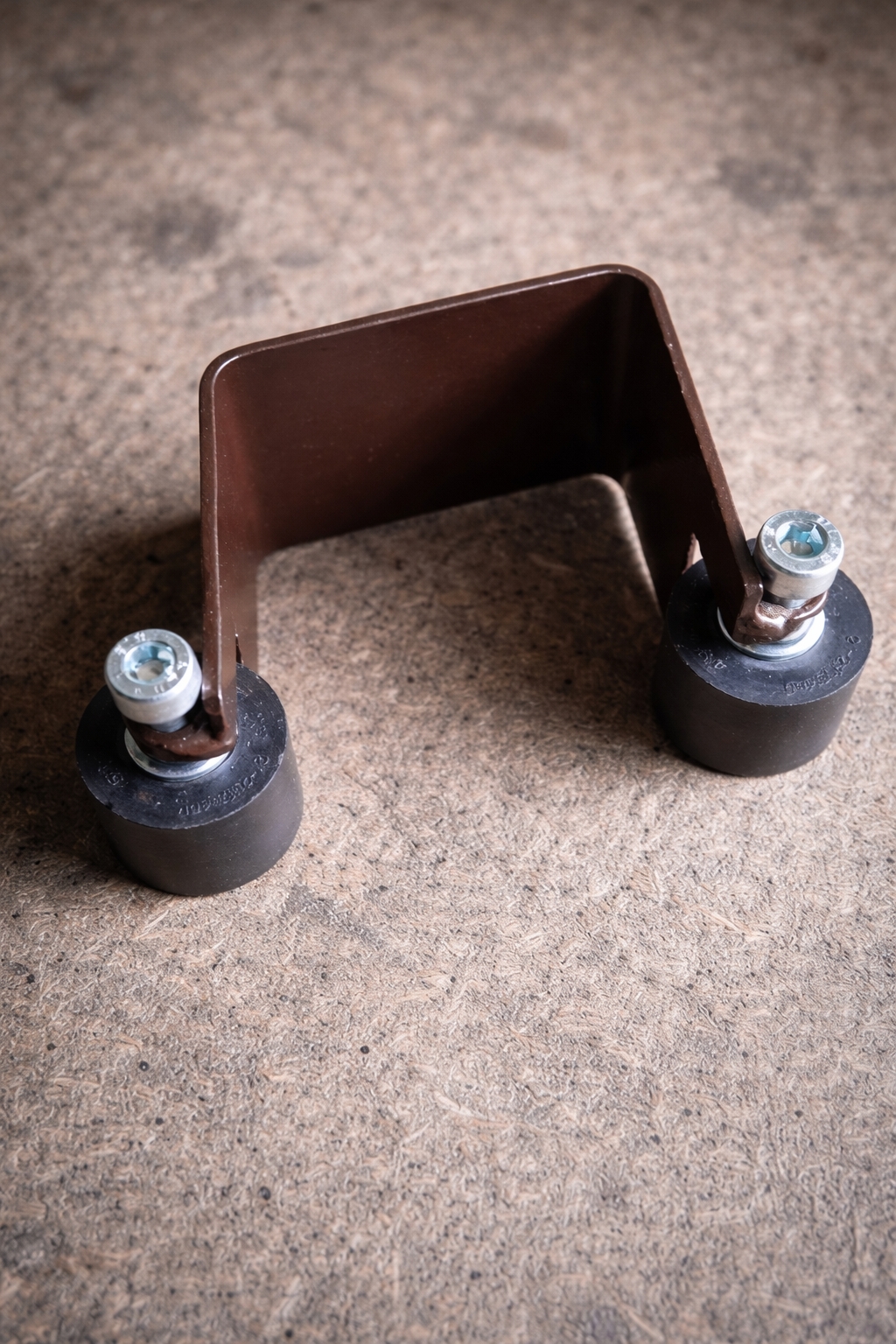

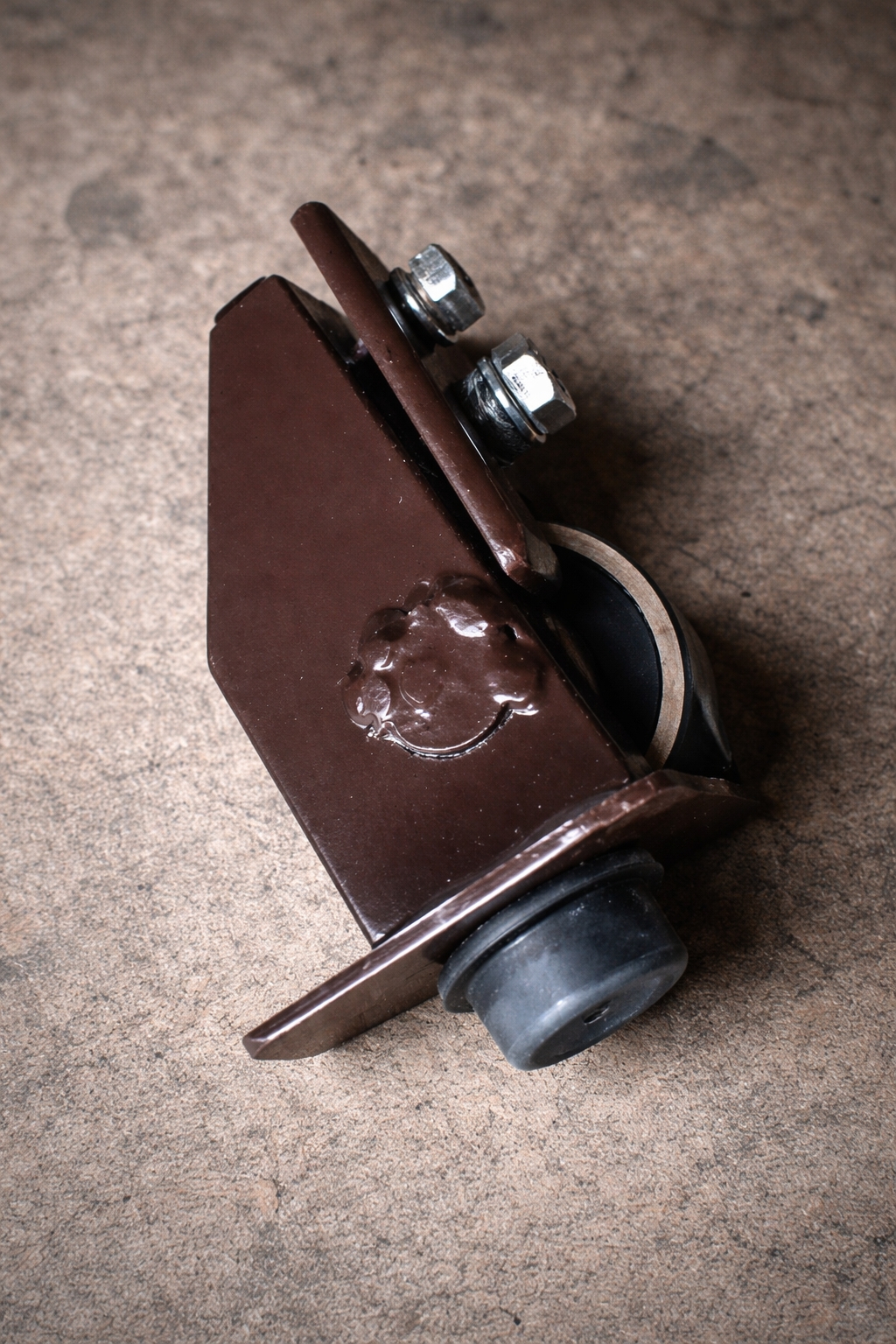

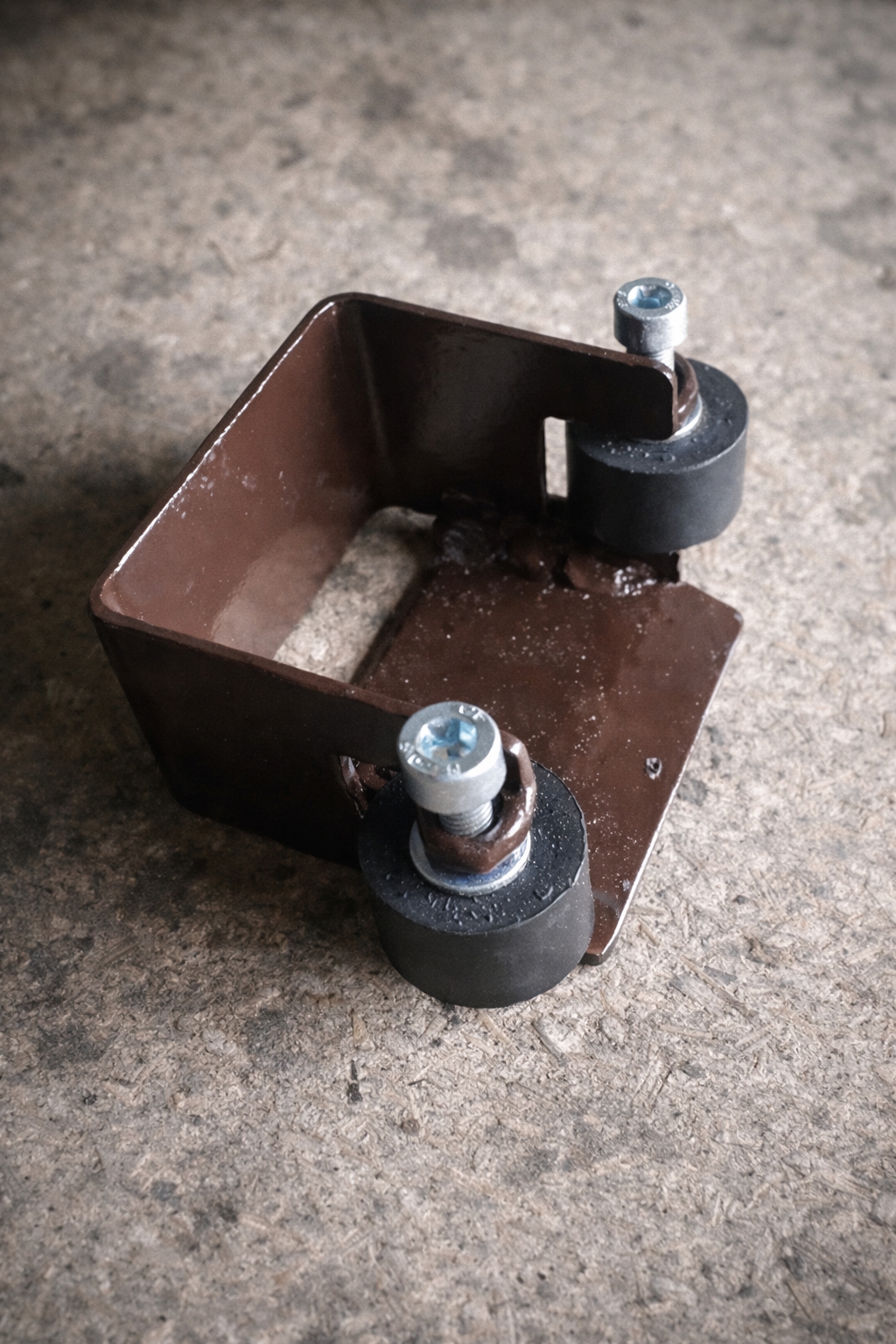

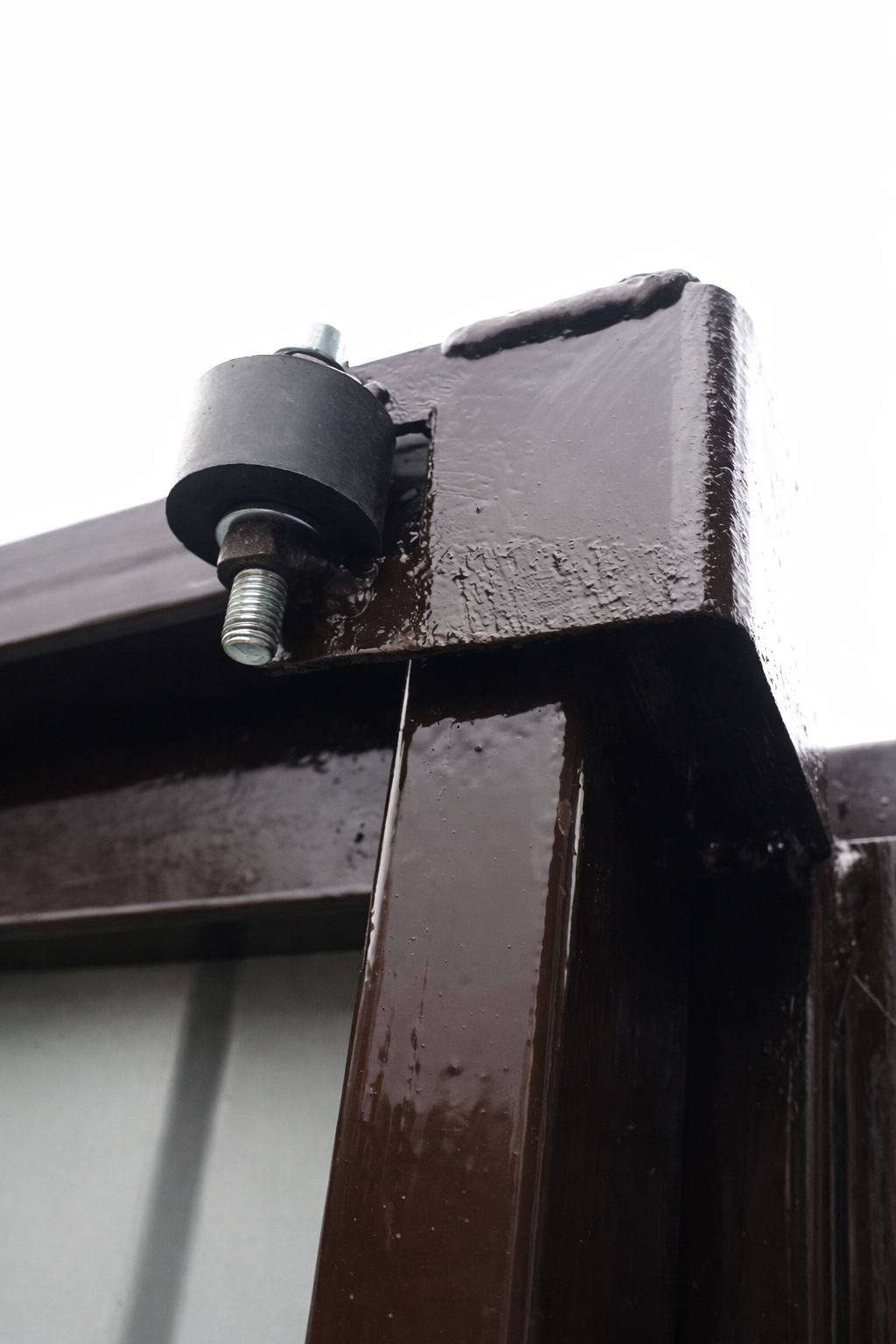

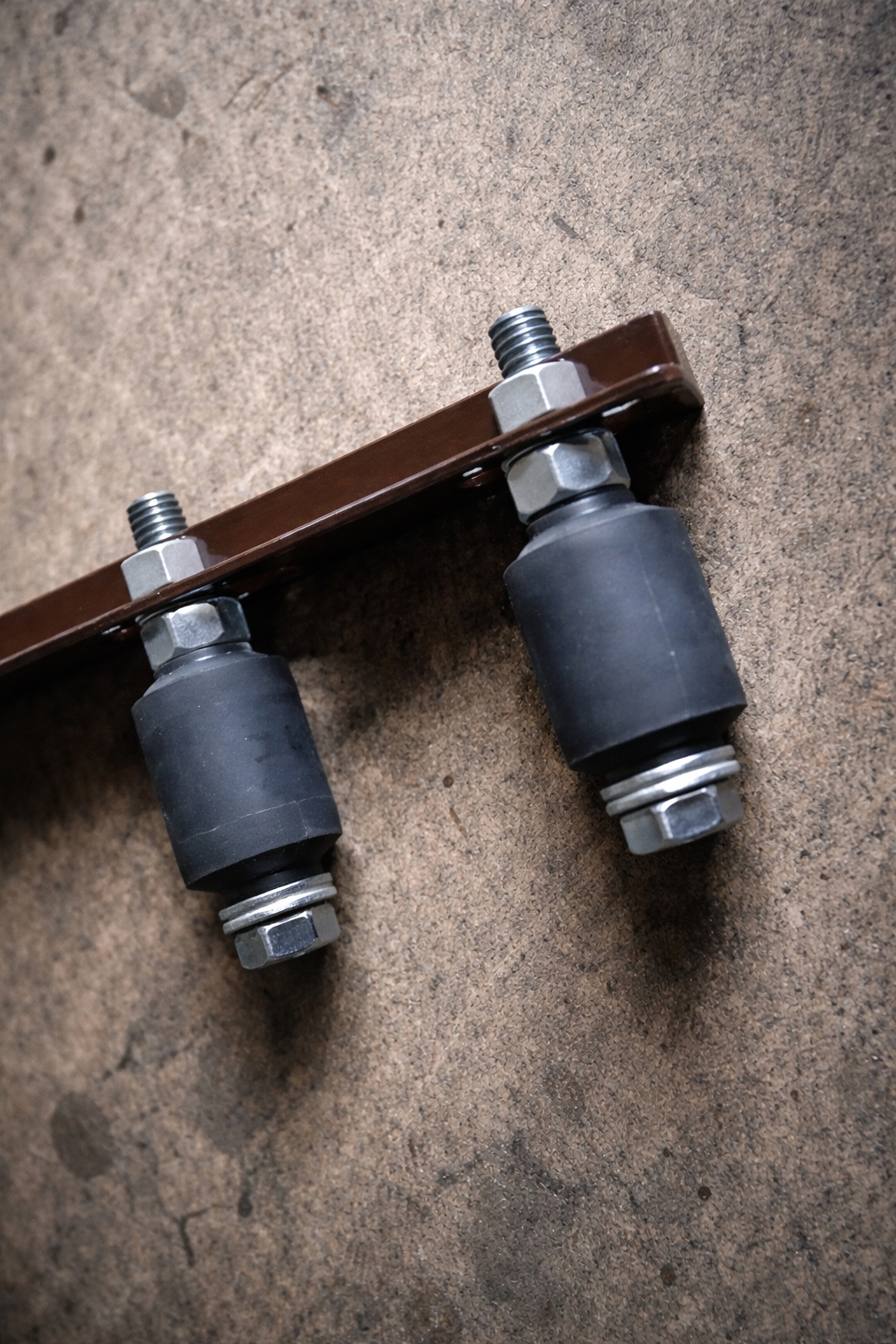

Откатные ворота своими руками на самодельной фурнитуре (подшипники + резиновые ролики) Сделал откатные ворота на самодельных узлах: опорные каретки из подшипников, концевой ролик, нижний и верхний ловители, плюс верхние направляющие ролики для фиксации створки. Главная идея чтобы ворота не гремели, не клинили и не болтались, а все ролики были на болтах и легко менялись. Узлы по фото (что это и как повторить) Фото 1 Опорная каретка (тележка) на подшипниках Это основной узел, который держит вес ворот и обеспечивает мягкий ход. Как сделано: Платформа из листа 810 мм. Две шпильки/болта М16 (можно М14) для крепления к закладной. Сварной кронштейн, на котором стоят подшипники: по краям парные подшипники (держат направляющую/балку и не дают створке соскакивать), сверху/в центре один подшипник как прижим (чтобы убрать люфт). Важно: Подшипники ставить через шайбы/втулки, чтобы ничего не терло. Кареток должно быть 2 штуки на одни ворота. Фото 2 Концевой ролик (на створке) Этот ролик стоит на конце ворот и нужен для правильного заезда в ловитель при закрытии. Зачем он нужен: при закрытии заезжает в уловитель, створка фиксируется и становится ровной, каретки разгружаются (меньше износ). Как сделано: Кронштейн из листа/уголка. Резиновый/полиуретановый ролик на болту. Крепление сваркой на конце створки со стороны закрытия. Фото 3 Ловитель/прижим из двух роликов (часть комплекта) Это узел, где два резиновых ролика стоят на полосе металла. Назначение: работает как ловитель/фиксация, либо как направляющая/прижим (зависит от места установки), гасит удар, убирает люфт. Совет по сборке: ролики лучше ставить на болты М10М12, обязательно шайбы под гайки. Фото 45 Верхний, нижний прижим (на столбе) с двумя резиновыми роликами Это узел, который удерживает ворота сверху(снизу), чтобы створку не раскачивало ветром. Как работает: два резиновых ролика прижимают стойку ворот с двух сторон, ворота идут ровно, без боковой болтанки. Как повторить: П-образный кронштейн из листа или из куска профтрубы/уголка. Два ролика на болтах. Делайте возможность небольшой регулировки (подтянуть/ослабить прижим). Настройка: Ролики должны касаться легко, без сильного зажатия. Если сильно прижать ворота будут тяжело ездить. Фото 6 Нижний узел в работе (как стоит на воротах) На фото видно, как ролики реально стоят на створке: концевой ролик заходит в ловитель, створка фиксируется и не стучит, резина даёт тихую работу без металлического звона. Фото 7 Верхний концевой ролик (ограничитель/стопор) Это маленький верхний ролик на кронштейне, который работает как ограничитель или ловитель в верхней зоне. Для чего ставят: чтобы верх створки не бился о металл, чтобы зафиксировать верх створки в конечном положении, как мягкий стоп при закрытии/открытии. Как сделать: маленький кронштейн из листа, резиновый ролик на болту, ставится на верхнюю часть створки или на стойку по месту. Фото 8 Верхняя направляющая (двойной прижим под козырьком) Здесь видно узел, где ролики стоят сверху под приваренной профтрубой/козырьком. Смысл узла: сверху дополнительно удерживает створку, убирает люфт и перекосы, защищён козырьком от дождя/снега. Как повторить: кронштейн + 2 ролика на болтах, сверху приварена профтруба/пластина как крышка. Порядок сборки ворот (чтобы повторить 1 в 1) 1) Рама ворот варим прямоугольник из профтрубы, добавляем перемычки, снизу привариваем направляющую/балку (по вашей схеме). 2) Основание под каретки делаем закладную/фундамент, выставляем каретки строго в уровень и параллельно друг другу, расстояние между каретками обычно 11,5 м (зависит от длины створки). 3) Примеряем створку и проверяем ход ворота должны катиться легко, если клинит значит каретки стоят криво (нужно ровнять). 4) Ставим верхний прижим с 2 роликами (Фото 45 / Фото крепим на столб, ролики должны удерживать створку, но не тормозить. 5) Ставим концевой ролик (Фото 2) крепим на конец створки со стороны закрытия. 6) Ставим ловитель (нижний и/или верхний) нижний ловитель принимает концевой ролик и фиксирует створку, верхний ролик (Фото 7) работает как стопор/мягкая фиксация. 7) Финальная регулировка проверяем плавность хода по всей длине, регулируем ролики так, чтобы не закусывало, красим металл и защищаем узлы от воды. Настройка, чтобы ворота ходили легко и долго Верхние ролики не зажимать намертво должен быть лёгкий контакт. Концевой ролик должен заходить в ловитель без удара и без клина. Все ролики делать на болтах чтобы можно было снять/заменить. Раз в сезон проверять гайки и смазку.
