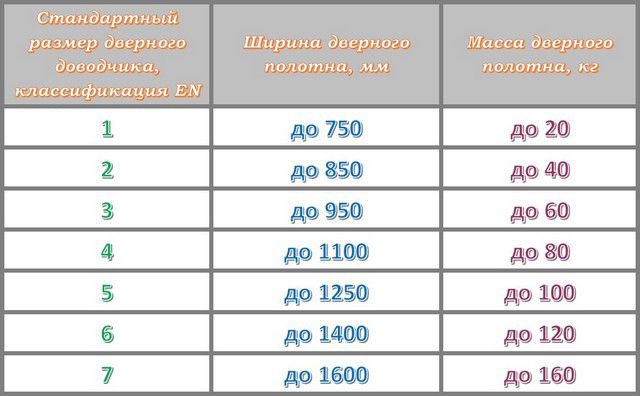

Как установить доводчик Что следует учитывать при выборе доводчика Если вы хотите установить доводчик в своей квартире или доме, очень важно перед покупкой этого устройства определиться с его «размером». В соответствии с этой концепцией классификация основана на европейском стандарте EN 1154. Поэтому установлены семь классов доводчиков по величине закрывающей силы, которые выбираются исходя из размеров и веса дверного полотна модели, необходимо сосредоточиться на максимальной производительности двери. Например, если ширина полотна 900 мм, но при этом вес 70 кг, то вам потребуется приобрести доводчик размера ЕН-4. Чтобы максимизировать удобство потребителя, разработчики таких механизмов часто предусматривают ряд функциональных возможностей. Например, в техническом документе может быть установлено ограничение «EN-2? EN-4». В этом случае конкретная нагрузка будет определяться исключительно особенностями установки доводчика. В редких случаях, когда усилий одного доводчика может оказаться недостаточно, их устанавливают парами. Стоит приобрести модель, которая лучше всего подойдет к вашей существующей двери. Недооценка характеристик приведет к тому, что доводчик быстро выйдет из строя. Слишком большой размер означает, что нормально открыть дверь будет излишне сложно. Если вы планируете установить доводчик на улице или в неотапливаемом помещении, необходимо проверить, предоставляет ли конкретная модель такую возможность. Проблема в том, что вязкость масла в гидросистеме существенно меняется из-за температурных изменений. Обычно в паспорте продукта указан допустимый диапазон рабочих температур. Вы сразу сможете оценить возможности выбранной вами модели. Базовая регулировка большинства доводчиков предполагает изменение силы пружины, скорости и силы закрытия внутри сектора со 180° до 15°? С 15 до 0 в последней четверти (концовке)? Кроме того, могут быть предусмотрены другие параметры для предотвращения чрезмерного усилия или внезапного открытия двери при ветре или порывах ветра, а также гидравлические демпферы. Он защитит дверь от повреждений, ударов о соседние стены, предотвратит случайное травмирование. Часто условия эксплуатации объекта требуют, чтобы дверь оставалась открытой в течение длительного периода времени. Для этого вам понадобится доводчик с запорным механизмом в открытом положении. В некоторых случаях требуется определенная пауза около полуминуты после каждого открытия двери и перед началом ее закрытия (например, склады, складские помещения, подсобные помещения). Эту функцию также можно реализовать в доводчиках с функцией задержки закрытия. Если дверь оснащена эластичными уплотнительными лентами или защелками, можно добиться точного контроля скорости и силы закрытия. Если дверь двустворчатая, могут потребоваться дополнительные механизмы для согласования равномерного закрытия обеих дверей. Для «холодных» дверей лучше всего приобрести доводчик с системой «термодемпфирования», которая расширяется или сжимается в ответ на изменения наружной температуры, чтобы компенсировать изменения вязкости этих масел в гидравлической системе. Примерный порядок установки доводчика на дверь Поскольку наиболее распространены в квартирных условиях доводчики с гидравлической реечной системой и рычажным механизмом, работоспособность этого процесса проверим на его примерах. В общем. Установка доводчика с использованием раздвижной системы особо не отличается и в некоторых случаях является даже более простой задачей. Прежде всего необходимо определиться с решением установки, которое зависит от направления открывания двери, если дверь открывается в сторону доводчика, то ее корпус будет соединен с дверным полотном и системой рычагов к дверному косяку. При открытии двери наружу (от себя) рисунок на дверной коробке меняется на противоположный, как и кронштейн рычажной системы или направляющий канал на двери. В обоих случаях регулировочный винт на корпусе доводчика должен быть обращен к петле. В комплекты практически всех современных доводчиков обязательно входят шаблоны, выполненные в натуральную величину, что существенно упрощает процесс предварительной разметки положений корпуса и кронштейнов рычага. Обычно предусмотрены шаблоны для всех способов установки, когда левая и правая двери открываются наружу или внутрь. Дополнительно, если у терминатора есть возможность работать на нескольких стандартных курсах EN, это также будет отмечено в шаблоне. На углах двери имеются разные линии разметки (как на примере), либо центры монтажных отверстий для каждого уровня обозначены разными цветами (размер па). Итак, если мастер определился с размером и расположением необходимых деталей, он может приступать к установке. С помощью полосок скотча приклейте шаблон к дверному полотну с максимальной точностью по указанным линиям. Центр, который необходимо просверлить, отмечается кернером. Электродрелью просверлите отверстие нужного диаметра согласно инструкции по установке. Для крепления корпуса доводчика используются крепежные детали (винты), входящие в комплект поставки. В этом случае следует еще раз проверить правильность ориентации регулировочного винта. Следующий этап – установка подкосов (стоек) с регулируемыми коленями с помощью рычажной системы. Если части рычажного механизма в комплекте поставки соединены между собой, шарнир необходимо временно разобрать до момента его окончательной сборки водителем при регулировке. Есть еще один нюанс. Кронштейн может быть асимметричным, поэтому следует проверить его положение и усилие, необходимое для закрытия двери. В рассматриваемом случае (на рисунке) показаны два положения ЭН-2 и ЭН-3 и 4. Следующим шагом является установка жестких нерегулируемых колен рычажной системы. Он устанавливается на вал шлицевого доводчика (обычно четырехстороннего) и закрепляется гайкой с помощью гаечного ключа. Прежде чем соединить два рычага, необходимо учесть тонкость монтажа. Если в приоритете плавное закрытие двери без стука, а сама дверь не оснащена защелкой или уплотнителем, то используется регулируемый коленный рычаг. Перпендикулярно поверхности двери размещается жесткий рычаг, расположенный под углом к ней. Подключение осуществляется при полностью закрытой двери. Длину регулируемого стержня можно легко изменить, затянув или открутив его резьбовую часть на несколько оборотов. Если для закрытия двери требуется большее доводочное усилие (установить замок с защелкой или пломбой), схема немного меняется. При этом жесткий рычаг необходимо расположить перпендикулярно дверному полотну и отрегулировать длину регулируемого колена до этого положения. Поэтому пружина доводчика изначально нагружена незначительно, что увеличивает усилие при полном закрытии двери. После регулировки этого «треугольника» собирается сустав между коленями. Фактически, на этом стандартная процедура установки доводчика заканчивается и можно продолжить внесение регулировок. Однако практика показывает, что конструкция двери может преподнести определенные «сюрпризы», требующие использования специальных монтажных планок (пластинок) или уголков: слишком глубокие дверные проемы не позволяют разместить кронштейн рычага непосредственно на дверной коробке. В этом случае он крепится на монтажный уголок. «Зеркальная» ситуация при установке на монтажный угол требует более близкого рассмотрения самого предмета. Конструкция дверного полотна не позволяет устанавливать на его поверхность корпус доводчика (например, высокорасположенное стекло). В этом случае сначала устанавливается монтажная пластина, а затем на нее монтируется сам корпус. Дверное полотно немного выступает за раму, либо пространство над ним не позволяет установить на него кронштейн. Чтобы установить корпус и рычаг на одном уровне и создать условия для надежного крепления, необходимо установить монтажную пластину. Сложная форма дверной коробки не предусматривает горизонтальной площадки для установки корпуса доводчика. Выход: Монтажная пластина предварительно установлена. Обычно в комплект поставки доводчиков не входят монтажные уголки или пластины, но для большинства моделей в продаже обычно имеется достаточно широкий ассортимент. Регулировка установленного доводчика После установки доводчика необходимо произвести необходимые регулировки, чтобы его эксплуатация была максимально комфортной для владельца. Скорость закрытия можно регулировать в двух диапазонах. Расположение и маркировка крепежных винтов у разных моделей могут существенно различаться, это следует уточнять в инструкции, прилагаемой к товару. Принцип регулировки примерно такой же. Сначала отрегулируйте дверь в закрытое положение, повернув соответствующий винт. Прочность и скорость установки «замка» напрямую зависит от веса и конструкции двери, ее устройства с замком с защелкой (например, на входе с кодовым замком клей может быть очень тугим), установка на профиль уплотнения по периметру проема. В любом случае скорость движения двери на конечном участке не должна слишком сильно отличаться от движения на начальном участке. Затем установить наиболее приемлемую скорость от полностью открытого положения до угла около 15°? (Прежде чем приступить к организации). Дверь должна двигаться плавно, без рывков и остановок. Регулировочный винт вращается очень плавно, чего достаточно на небольших участках. Чрезмерное затягивание или ослабление винтов может привести к выходу механизма из строя или к разгерметизации корпуса и утечке масла. Если вам необходимо увеличить усилие закрывания, вы можете использовать специальные винты для увеличения силы преднатяга рабочей пружины доводчика. Как уже говорилось, некоторые модели доводчиков имеют дополнительные функции. В инструкции по установке и эксплуатации конкретного изделия будут указаны правила регулировки, которые следует неукоснительно соблюдать. Несколько советов по эксплуатации доводчика Ни в коем случае нельзя использовать доводчик в качестве ограничителя максимального открытия двери, иначе рычажный механизм нельзя будет использовать в течение длительного времени. Для этой цели лучше всего использовать амортизирующий дверной упор, закрепленный на полу или стене. Исключение – некоторые модели имеют в желобе раздвижной механизм, иногда можно установить ограничитель для ограничения проема; Категорически запрещается ставить на дверь тяжелые предметы или привязывать дверь к дверной ручке для блокировки двери при доводчике в открытом положении. Если вход необходимо держать открытым в течение длительного периода времени, рычажную систему необходимо на этот период отключить. Не пытайтесь увеличить скорость закрытия двери вручную; это приведет к быстрому износу механизма. Не вешайте на двери, не позволяйте детям кататься на дверях и не вешайте тяжелые предметы на ручки. Если в самой конструкции двери нет дефектов, доводчик будет работать исправно. Еще перед установкой следует проверить, что петли не болтаются и не провисают, не перекручено полотно, правильно ли установлены замки и защелки, и постоянно следить за этим в процессе установки. Если доводчик необходимо установить на улице, его следует защитить от дождя и прямых солнечных лучей. Механизмы, установленные в таких «холодных» условиях, требуют сезонной регулировки два раза в год. Необходимо регулярно (не реже одного раза в год) смазывать шарнирный узел рычажного механизма смазкой.
