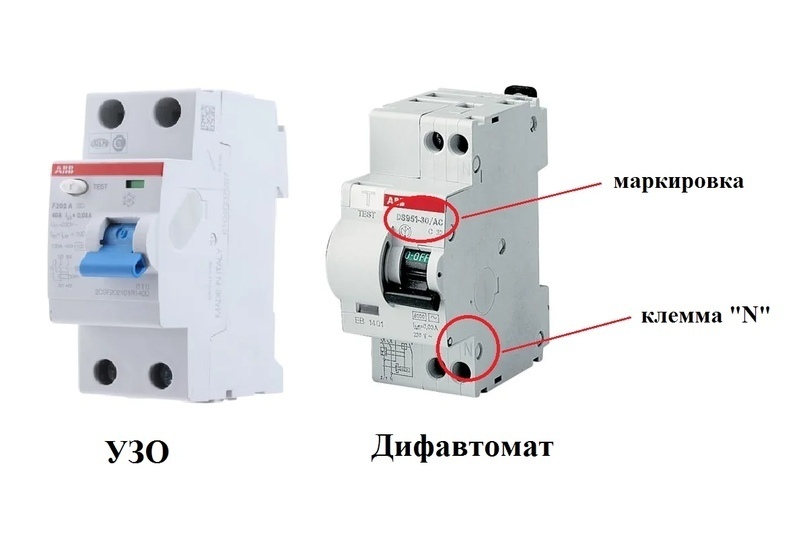

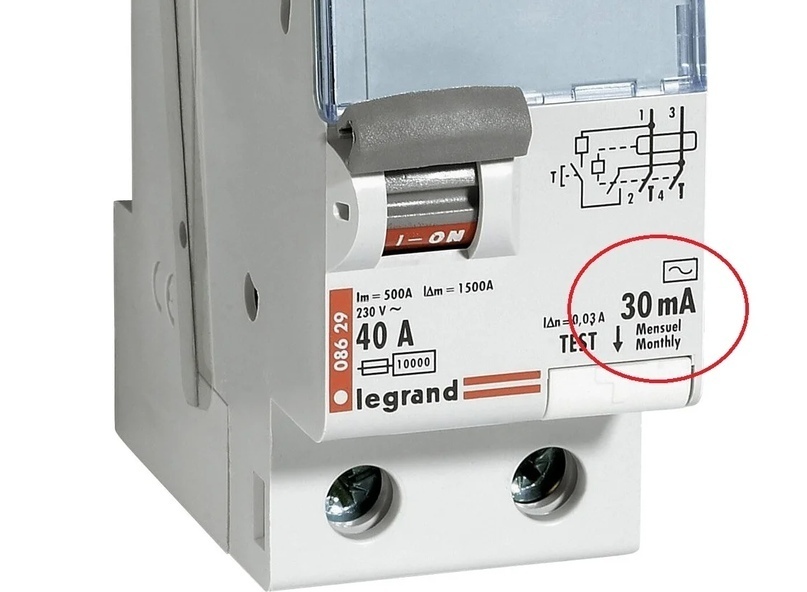

3 наиболее частых ошибки при подключении УЗО Выключатель тока утечки или УЗО или «устройство защитного отключения» — это очень полезное устройство, которое не только защищает вас от поражения электрическим током, но и защищает проводку от возгорания. Главное правильно его подключить. Практика показывает, что мастера и любители при установке УЗО допускают три основные ошибки – если вас это интересует, читайте дальше! Ошибка 1 – Установка УЗО на 30 мА (с универсальным автоматическим выключателем) на вводе. Даже при качественно собранной проводке из качественных материалов всегда имеется небольшая утечка тока. Это не опасно и не причиняет вреда, но может накапливать в сумме 10 мА и более. Кстати, величину тока утечки можно примерно рассчитать по следующей формуле: 0,4 х общий ток нагрузки (А) + 0,01 х длина всех проводов (м). Например, если в вашей квартире потребляется ток 40 ампер эп и всех проводов длиной 200 метров (средняя), максимальный нормальный ток утечки составляет: 0,4 х 40 + 0,01 х 200 = 16 + 2 = 18 мА По правилам (СП 31-110-2003, приложение А 1.2) , расчетный ток утечки не превышает 1/3 номинала УЗО. В нашем примере можно установить вход на УЗО с номиналом не менее 18 х 3 = 54 мА, то есть УЗО с током 30 мА гарантированно сработает при включении с любым устройством питания. На вводе устанавливается УЗО на 100 или 300 мА, которое не защищает персонал – только проводку от возгорания из-за утечки, отсюда и термин «пожаробезопасный». Ошибка 2 — Подключение нулевого провода после УЗО к нулевой шине в щите общей шины служит для соединения всех нулевых проводов кабеля в один пучок (фазные провода проходят через автомат). Однако ноль, выходящий из клемм УЗО, должен быть строго подключен к линии, подающей питание через это УЗО, иначе ток пойдет в обход шины, и УЗО сочтет это утечкой и немедленно отключится. Помните правило – нули после УЗО не соединяются с другими нулями, а разделяются. Ошибка 3 – Установка УЗО без автоматического УЗО не защищает провода от перегрузок и коротких замыканий. Номинальный ток, указанный на его корпусе (например, 25 А), указывает только на то, какой ток может выдержать УЗО. При превышении он просто сгорит, но не отключится, поэтому в порядке УЗО автомат всегда выставляется на тот же или меньший ток. Некоторые так называемые «дифференциальные автоматы» совмещают в одном корпусе УЗО и автомат – они не требуют дополнительной автоматики и их часто путают со своими «младшими братьями», не защищенными от КЗ. Поэтому убедитесь, что вы точно знаете, что у вас в руках – УЗО или автомат. Выводы. Установленные согласно нормативам УЗО являются дополнительной защитой и требуются только в опасных местах, например, в ванных комнатах, подвалах или на проводке уличных розеток. Но мы рекомендуем иметь это устройство на все розетки, особенно если у вас дома есть дети. Никогда не бывает слишком много безопасности!
